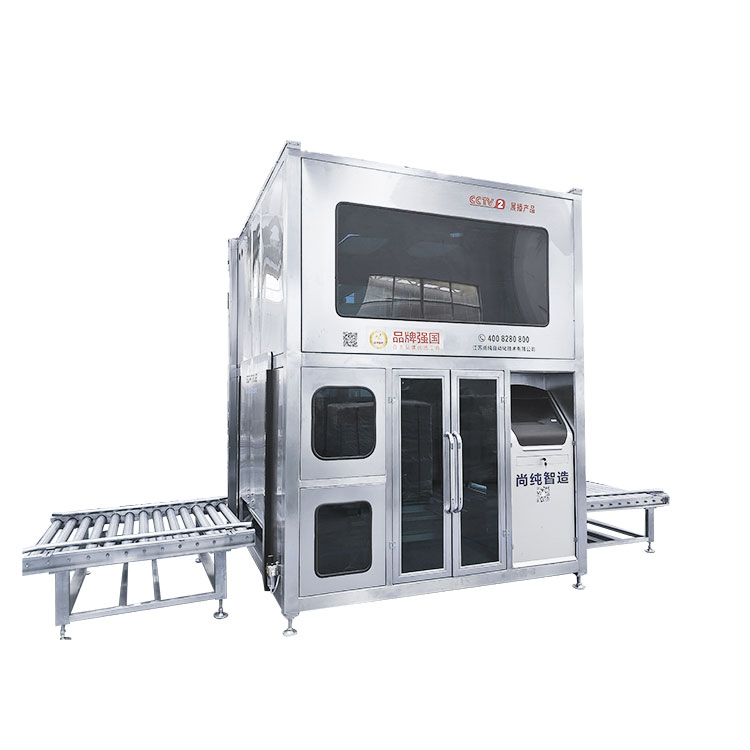

200L 1000L 시각적 완전 자동 충전 기계

(장비의 외관은 물리적 개체에 따라 맞춤형 기능이나 기술 업그레이드에 따라 달라질 수 있습니다.)

Somtrue는 전 세계 고객에게 더 나은 제품과 서비스를 제공하기 위해 최선을 다하는 전문 제조업체입니다. 우리의 200L 1000L 시각적 전자동 충전 기계는 국내 시장에서 호평을 받을 뿐만 아니라 국제 시장에서도 폭넓은 인정을 받았습니다. 끊임없는 노력과 지속적인 혁신을 통해 Somtrue는 글로벌 고객의 증가하는 요구를 충족시키기 위해 기술 수준과 생산 능력을 지속적으로 향상시키고 있습니다. 우리는 양측의 노력과 협력을 통해 더 나은 미래를 만들 것이라고 믿습니다! 기존 고객이시든, 새로운 파트너이시든, 여러분과 함께 성장하고 더 큰 성공과 성취를 이룰 수 있기를 기대합니다. 함께 도전에 맞서고, 고객을 위해 더 큰 가치를 창출하며, 업계의 발전과 발전을 공유합시다!

200L 1000L 시각적 완전 자동 충전 기계 개요:

200L 배럴(트레이 포함) 포장을 위해 방폭 환경에서 200L 배럴용으로 특별히 설계된 지능형 포장 시스템입니다. 시각적 검색 입을 사용하여 200L 배럴의 자동 개봉, 자동 잠수, 자동 빠른 충전, 자동 누출, 자동 실링 실 덮개 및 기타 전체 프로세스의 자동 포장을 실현할 수 있습니다.

채우는 주요 부분은 창을 볼 수 있는 환경 보호 프레임을 채택하고, 채울 때 닫힌 공간을 형성할 수 있는 버킷 안팎으로 도어를 자동으로 이동합니다. 이 기계의 전기 제어 부분은 강력한 제어 능력과 높은 자동화 수준을 갖춘 PLC 프로그래밍 가능 컨트롤러, 계량 모듈, 시각 시스템 등으로 구성됩니다. 배럴 충전 기능이 없으면 배럴 입구를 채우는 것이 허용되지 않아 재료의 낭비와 오염을 방지하므로 기계의 전자 기계 통합이 완벽한 성능을 발휘합니다.

계량의 작동 원리는 충전량의 제어를 실현하는 데 사용됩니다. 충전 밸브 개방 시간은 프로그래밍 가능한 컨트롤러 PLC에 의해 제어되며 재료는 컨테이너로 유입(또는 펌프 공급을 통해 운송)됩니다. 이 기계의 충전 부서는 두 배의 두껍고 얇은 파이프라인을 통해 빠른 충전과 느린 충전을 실현하며 느린 충전 흐름은 조정 가능합니다. 충전 초기에는 이중 파이프라인이 동시에 열립니다. 충전 기간이 끝나면 다이빙 실린더가 배럴 입구 위치로 올라가고 원유 파이프라인이 닫히고 얇은 파이프라인이 설정된 전체 충전량까지 천천히 채워집니다. 충전이 끝나면 자동 탈수 커버가 수행됩니다.

장비에는 빠르고 느린 충전량을 설정하고 조정할 수 있는 계량 및 피드백 시스템이 있습니다.

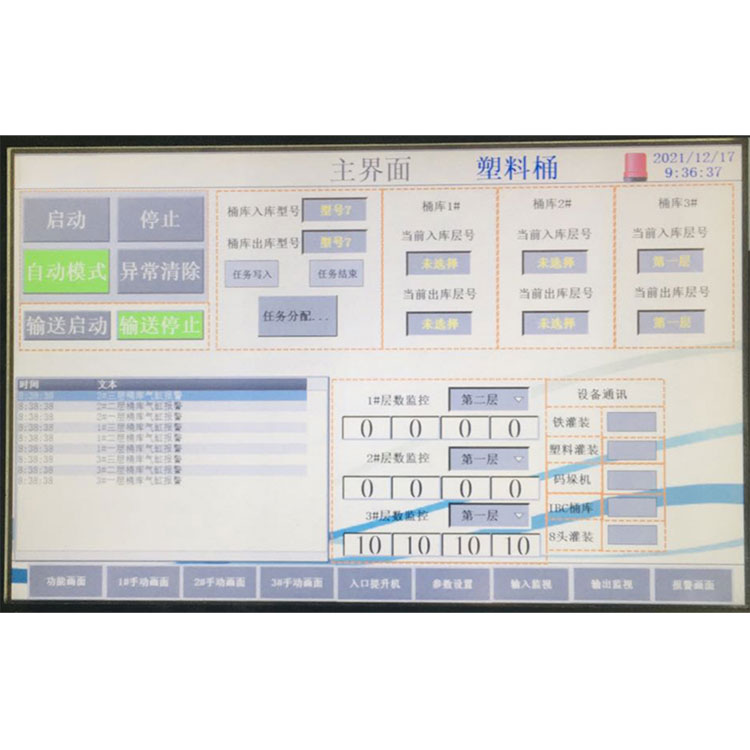

터치스크린은 현재 시간, 장비 작동 상태, 충전 중량, 누적 출력 및 기타 기능을 동시에 표시할 수 있습니다.

장비에는 경보 메커니즘, 오류 표시 및 신속한 처리 방식의 기능이 있습니다.

충전 라인에는 인터록 보호 기능이 있으며 충전이 자동으로 중지되고 충전이 완료되면 자동으로 충전됩니다.

이 기계에는 전체 덮개가 장착되어 있으며 버킷의 한쪽 면이 열려 자연 환기를 유지합니다. 나머지는 폐쇄형 구조로 창문이 있고 수동 제어를 위한 소형 환기 장치가 갖춰져 있습니다.

이 기계는 가압 인터페이스를 갖춘 완전히 닫힌 커버로 장비를 마이크로차지하고 장비로의 외부 가스를 줄일 수 있습니다.

주요 기술 매개변수:

시각적 포지셔닝 시스템

비전: 산업용 지능형 카메라를 사용하여 시각 폭발 격리 기계 상자에 로드하여 작업합니다. 지능형 카메라에서 PLC 제어 좌표 이동 시스템은 배럴 포트에서 충전 건을 가리킵니다. 3D 좌표 이동 시스템: 가이드 레일 시스템 및 방폭형 감속 모터.

주요 기능:

자동 검색: 시각적 위치 지정, 좌표 이동 시스템 검색, 총 드롭 충전 채우기.

빠르고 느린 배속 자동 정량 충전: 충전 정확성과 생산 능력을 보장합니다.

충전 형태: 액체 레벨 위 또는 아래에서 충전;

공압 기본 밸브는 항상 활짝 열려 있으며 프런트 엔드 흐름 제한을 천천히 추가하여 충전 건 배출구의 유속을 낮춥니다.

액체 컵 디자인 - 관류 후 잔여 액체의 누출을 최소화합니다.

자동 및 수동 정량 충전 - 간편한 작동 및 유지 관리;

자동 필링 기능 - 충전 용기의 일관성 없는 중량 계수가 정확성에 미치는 영향을 극복합니다.

다양한 중량 범위에 맞춰 조정 가능한 정량적 충전 값;

자동 진단, 오류 경보 - 시스템 작업의 신뢰성을 향상시킵니다.

안전 인터록 버킷이 제자리에 있고 스프레이 건이 내려져 있습니다. 건 상단 배럴 리턴 채우기;

채우기 전에 노즐을 자동 잠금 제어 테스트합니다.

제품 설정 저장 - 다양한 제품 중량 설정 값 및 관련 관류 매개변수까지 저장할 수 있습니다.

공차 감지 - 충전 오류 자동 감지;

터치스크린-중국어 인터페이스, 직관적이고 편리한 설정.

경보 경보 - 장애 지점까지 정확합니다.

자동 제어 시스템

전체 라인은 독립적으로 제어되고 서로 연동될 수 있는 여러 PLC 시스템으로 구성됩니다. 시스템 자체 검사, 오류 표시 경보, 정확도, 속도, 출력 등의 기능이 있습니다. 각 시스템에는 자체 인간-기계 인터페이스가 있으며 모든 매개변수는 인간-기계 인터페이스에서 작동할 수 있습니다. 상세한 파이프라인 제어 프로세스 흐름도와 논리 다이어그램을 제공합니다.

충진재 유형, 배치 수량, 날짜, 배럴당 중량, 보관 시간 및 기타 기록 기능을 저장할 수 있습니다.

충전 시스템 및 오픈 스핀 캡 시스템

충전 건 헤드: 외부 차단 형태로 충전 중에 자동으로 배럴 입구(배럴 바닥)로 잠수하고 충전 후 자동으로 상승합니다. 충전 건 헤드는 속이 빈 디자인이며 건 헤드를 닫은 후 재료를 퍼지하여 재료가 튀는 것을 방지할 수 있습니다.

충전 건 헤드의 하부에는 실린더 확장 액체 플레이트가 제공됩니다. 충전 후 충전 헤드가 올라가고 배수판이 확장되어 재료가 포장 및 운반 라인 본체를 오염시키는 것을 방지합니다. 액체 연결 디스크는 손으로 분해할 수 있도록 설계되어 도구 없이 분해할 수 있으며 청소가 편리합니다.

오픈 커버, 스핀 커버 부분: 회사의 특허 기술을 사용하여 회전 커버 헤드와 배럴 표면을 수직으로 포장할 수 있으며 부드럽고 쉽게 커버와 스핀 커버를 열 수 있으며 커버를 손상시키지 않고 커버를 손상시키지 않습니다. , 밀폐 커버 밀봉 정도가 높습니다.

터치스크린 및 계량 시스템

터치스크린 조작을 통한 재료 충전 매개변수 설정 및 조작은 간단하고 직관적이며 온도 표시, 결함 진단 및 경보, 신속한 기능을 갖추고 있습니다. 여기에는 메모리 저장 프로그램 기능이 있고 여러 매개변수 세트를 저장할 수 있으며 기록 데이터를 볼 수 있습니다. 측정 편차를 자동으로 계산할 수 있으며, 다른 프로그램에 대해 이름을 지정할 수 있고, 다른 사양을 변경하거나 생산 능력을 변경할 수 있습니다. 다른 매개변수만 조정하면 작업 효율성을 향상시킬 수 있습니다. 계량 시스템은 충전 정확도를 보장하기 위해 유명한 미국 브랜드 센서를 채택합니다. 또한 오일 보호 기능이 있어 센서의 설치, 제거 및 수리가 편리합니다.

스케일 테이블에는 총신의 머리가 자동으로 돌아오면 보호 기능이 있습니다. 그리고 최대 충전 시간으로 보호됩니다.

안전 연동

피드 사이트의 안전 인터록:

공급시 버튼 번호 1과 2를 설치하십시오. 트레이를 상부에 올려놓고 운반할 때 1번 버튼을 누르면 조립라인에서 No.1 마크를 들고 트레이를 No.1 충진장비로 전달합니다.

다시 한 번 트레이를 트레이 위에 올려놓고 운반할 때 2번 버튼을 눌러주세요. 그러면 조립 라인에서 No.2 마크를 부착하고 트레이를 No.2 충진 장비로 전달합니다.

아니오. 1차 충진물이 배출되면 조립 라인에는 1차 충진 완료 표시가 표시되며, 2차 충진 장치로 다음 스테이션으로 이동하지 않습니다.

충전 안전 인터록:

사티  출구:

보안문이 열리면 현재 작업을 일시 중지합니다.

보안문을 닫은 후 비정상 출입통제를 제거하고 충전을 계속하여 정상 작동을 완료합니다.

다이빙 인터록:

충전 버킷 입구 외부에서 비정상적인 감압 경보가 발생하고 충전 헤드가 원래 위치로 올라가 수동 개입으로 해결됩니다.

충전 중량 초과:

충전 테스트 충전 시간 초과, 전체 기계 충전 중지, 경보, 수동 개입 해결.

충전 막힘 경보

카메라가 비정상적인 알람을 감지합니다.

비정상적인 입고 및 출고 자재 경보
